Was ist der Unterschied zwischen einem Wearable-Prototyp und einem Serienprodukt?
Share

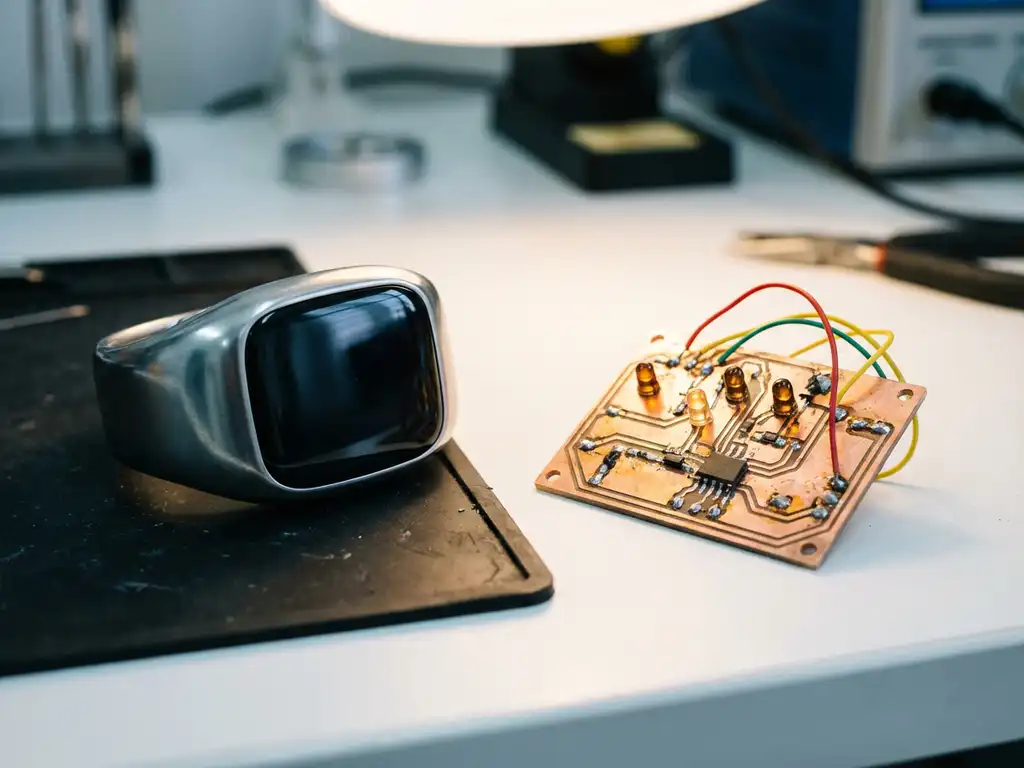

Poliertes Wearable-Gerät neben handgelötetem Leiterplatten-Prototyp mit Kupferbahnen auf weißem Labortisch, Nahaufnahme.

Ein Wearable-Prototyp, der in der Validierung funktioniert, scheitert regelmäßig an der Skalierung – nicht wegen konzeptioneller Fehler, sondern wegen konkreter Lücken in EMV-Konformität, Bauteil-Lifecycle-Management und Firmware-Stabilität. Die Distanz zwischen einem lauffähigen Prototyp und einem zertifizierten Serienprodukt beträgt typischerweise 12–24 Monate und $50.000–$300.000 in Engineering-Aufwand, abhängig von Komplexität und Zielmarkt. Wer diese Lücke unterschätzt, riskiert Neuentwürfe kurz vor dem Serienanlauf.

Dieser Artikel beschreibt die technischen und regulatorischen Hürden auf diesem Weg, benennt konkrete Fehlerquellen und liefert Entscheidungsgrundlagen für CTOs, Produktmanager und Engineering Leads.

Was ist ein Wearable-Prototyp und wofür wird er genutzt?

Ein Wearable-Prototyp ist ein funktionsfähiges Testmuster, das technische und gestalterische Annahmen unter kontrollierten Bedingungen validiert. Er ist nicht auf Reproduzierbarkeit oder Fertigungseffizienz ausgelegt.

Prototypen entstehen in definierten Reifegraden. Ein Proof-of-Concept besteht typischerweise aus Entwicklungsboards und handgelöteten Komponenten – ausreichend, um zu prüfen, ob ein Sensorprinzip unter den gegebenen Randbedingungen funktioniert. Ein Funktionsprototyp nähert sich dem Zielformfaktor an und enthält erste kundenspezifische Schaltungen, bleibt aber in PCB-Layout, Bauteilauswahl und Firmware weit von Serienanforderungen entfernt.

Typische Validierungsziele in dieser Phase:

  • Sensorgenauigkeit und Signalqualität unter realen Tragekonditionen
  • Akkulaufzeit bei repräsentativen Duty-Cycles
  • Iterative Firmware-Entwicklung ohne Produktionszwänge
  • Technische Demonstration für Investoren oder Pilotkunden

Der kritische Punkt: Kompromisse im Prototyp sind beabsichtigt und akzeptabel. Problematisch wird es, wenn Prototyp-Entscheidungen unreflektiert in das Seriendesign übernommen werden. Ein häufiger Fehler ist die Verwendung von UART-Debug-Ausgaben oder fest codierten Kalibrierparametern, die im Serienprodukt Sicherheits- und Zertifizierungsrisiken erzeugen.

Was macht ein Wearable-Serienprodukt aus?

Ein Serienprodukt ist ein zertifiziertes, reproduzierbares Gerät, das unter realen Nutzungsbedingungen konstante Qualität liefert und für automatisierte Fertigung ausgelegt ist. Diese drei Eigenschaften sind gleichzeitig zu erfüllen – keine davon ist optional.

Auf Hardware-Ebene bedeutet das: PCB-Layout mit kontrollierter Impedanz, EMI-gerechter Leiterbahnführung und Bauteilplatzierung für SMT-Bestückung. Alle Komponenten müssen einen gesicherten Lifecycle von mindestens 5–7 Jahren aufweisen. Bauteile mit Single-Source-Risiko oder End-of-Life-Ankündigungen blockieren den Serienanlauf oder erzwingen kostspielige Redesigns.

Auf Firmware-Ebene sind Watchdog-Mechanismen, sicheres Booten, robuste Fehlerbehandlung und OTA-Update-Fähigkeit nicht optional. Ein Serienprodukt ohne OTA-Mechanismus bindet Service-Ressourcen und verhindert skalierbare Fehlerbehebung im Feld.

Regulatorisch gilt: CE-Kennzeichnung für den europäischen Markt, FCC für die USA, jeweils mit vollständiger technischer Dokumentation. Medizinprodukte unterliegen zusätzlich der MDR (EU) bzw. FDA 510(k) oder De-Novo-Verfahren (USA) – Prozesse, die 6–18 Monate zusätzliche Vorlaufzeit erfordern und bei falscher Klassifizierung zum vollständigen Neustart des Zulassungsverfahrens führen können.

Welche technischen Unterschiede bestehen zwischen Prototyp und Serienprodukt?

Die Unterschiede betreffen vier Ebenen: Hardware-Design, Firmware-Reife, Fertigungstauglichkeit und Zertifizierbarkeit. Ein Prototyp optimiert für Entwicklungsgeschwindigkeit; ein Serienprodukt optimiert für Reproduzierbarkeit und Zuverlässigkeit über Produktionslose hinweg. Diese Ziele sind technisch inkompatibel – ein Prototyp-Design lässt sich nicht iterativ zur Serienreife führen, sondern erfordert in der Regel einen strukturierten Redesign-Prozess.

Hardware und PCB-Design

Prototypen verwenden häufig THT-Komponenten, Steckverbinder und großzügige Testpunkte. Diese sind für die automatisierte SMT-Fertigung ungeeignet und erhöhen Bestückungskosten um 30–60% gegenüber einem DFM-optimierten Layout. Das Seriendesign erfordert eine vollständige Überarbeitung: Impedanzkontrolle auf HF-Leiterbahnen, Masseflächengestaltung für EMV-Konformität und Bauteilplatzierung nach Reflow-Profil-Anforderungen.

Ein typisches Versäumnis: Antennenplatzierung und -abstimmung werden im Prototyp nicht validiert, weil das Gerät im Labor mit kurzem Abstand zum Gateway betrieben wird. Im Serienprodukt führt eine suboptimale Antennengeometrie zu 3–8 dB Reichweitenverlust – ein Defizit, das nach abgeschlossenem PCB-Layout nur durch Neuentwurf zu beheben ist.

Firmware und Embedded Software

Prototypen-Firmware enthält typischerweise Debug-Ausgaben auf produktiven UART-Pins, hart codierte Kalibrierparameter und minimale Fehlerbehandlung. Diese Strukturen sind für die Serienproduktion inakzeptabel: Debug-Ausgaben erzeugen EMV-relevante Emissionen, hart codierte Parameter verhindern geräteindividuelle Kalibrierung, fehlende Fehlerbehandlung führt zu nicht reproduzierbaren Feldausfällen.

Ein serienreifes Firmware-System ist modular aufgebaut, enthält Watchdog-Mechanismen, sicheres Booten (Secure Boot mit Signaturprüfung) und robuste Kommunikationsprotokolle. FreeRTOS und Zephyr bieten dafür strukturierte Frameworks, erfordern aber 4–8 Wochen Migrationsaufwand aus einer Bare-Metal-Prototypen-Basis. Teams unterschätzen diesen Aufwand regelmäßig, weil die Funktionalität bereits vorhanden scheint.

Energieeffizienz und Akkulaufzeit

Prototypen laufen häufig im Dauerbetrieb ohne Sleep-Management, weil das die Entwicklung vereinfacht. Der resultierende Stromverbrauch liegt typischerweise bei 5–20 mA im Mittel. Ein serienreifes Energiekonzept mit optimierten Sleep-Modi, dynamischem Power-Management und angepassten BLE-Advertising-Intervallen erreicht 50–500 µA Mittelstrom – je nach Sensor-Duty-Cycle und Kommunikationsfrequenz.

Der Fehler liegt nicht im Prototyp selbst, sondern darin, Akkulaufzeit-Prognosen auf Basis von Prototypen-Messungen in Produktversprechen zu übersetzen. Ein Wearable mit 300-mAh-Zelle und 15 mA Mittelstrom hält 20 Stunden. Dasselbe Gerät mit 200 µA Mittelstrom hält 62 Tage. Diese Differenz entscheidet über das Produktkonzept – nicht über ein Detail der Implementierung.

Wie lange dauert der Weg vom Wearable-Prototyp zur Serienreife?

Der Weg vom validierten Funktionsprototyp zur zertifizierten Serienproduktion dauert typischerweise 12–24 Monate. Geräte ohne Funk oder mit ausschließlich kabelgebundener Kommunikation können auf 8–14 Monate komprimiert werden. Medizinprodukte der Klasse IIa oder höher liegen regelmäßig bei 24–36 Monaten allein durch den Zulassungsprozess.

Die maßgeblichen Phasen mit realistischen Zeitrahmen:

  1. Konzept und Spezifikation (4–8 Wochen): Systemarchitektur, Komponentenauswahl, regulatorischer Scope. Fehler hier erzeugen die teuersten Nacharbeiten.
  2. Erster Prototyp und Validierung (2–4 Monate): Technische Machbarkeit, Sensorperformance, erste Firmware-Basis.
  3. EVT/DVT-Iterationen (3–6 Monate): Engineering Validation und Design Validation mit zunehmend produktionsnahen Mustern. Typisch sind 2–3 PCB-Revisionen.
  4. Zertifizierung und Compliance (2–6 Monate): CE/FCC-Vortests ab 8 Wochen, vollständige Zertifizierung 12–20 Wochen. EMV-Nacharbeiten verlängern diesen Block um 4–8 Wochen pro Iteration.
  5. Pilotproduktion und Serienanlauf (2–4 Monate): Prozessvalidierung, Fertigungstests, Erstmusterprüfung.

Der häufigste Verzögerungsfaktor ist nicht die Zertifizierung selbst, sondern das Einreichen nicht-konformer Muster. Ein einziger EMV-Testdurchlauf mit Nacharbeit kostet 4–8 Wochen und $8.000–$20.000 in Laborgebühren und Engineering-Zeit. Teams, die EMV-Vorabtests im DV-Stadium überspringen, um Zeit zu sparen, verlieren im Zertifizierungsblock das Doppelte.

Welche Fehler verzögern den Übergang zur Serienproduktion?

Die drei häufigsten strukturellen Fehler sind: Bauteilauswahl ohne Lifecycle-Prüfung, PCB-Layouts ohne DFM-Review und Firmware ohne definierte Teststrategie. Sie entstehen, weil Prototyp-Entscheidungen unter Zeitdruck getroffen und nicht vor dem Übergang in die Serienentwicklung revalidiert werden.

Konkrete Fehlerquellen auf Hardware-Ebene:

  • Bauteile mit Single-Source-Risiko oder Lifecycle unter 5 Jahren blockieren den Serienanlauf, sobald der Hersteller End-of-Life ankündigt. Ersatzmuster erfordern typischerweise 6–12 Wochen Qualifikation.
  • PCB-Layouts ohne DFM-Review erzeugen Bestückungsfehler in der Serienfertigung. Lötstellen an BGA-Komponenten ohne ausreichende Padgeometrie führen zu 2–5% Ausschussrate – bei 10.000 Einheiten ein messbarer Kostenfaktor.
  • Fehlende EMV-Vorabtests im EVT-Stadium führen zu Überraschungen im Zertifizierungslabor. Strahlungsemissionen durch schlecht geführte Taktleitungen oder unzureichende Abschirmung sind im fertigen PCB-Layout nicht ohne Neuentwurf zu beheben.
  • Gehäuse- und Mechanikdesign ohne Spritzguss-Restriktionen erzeugt Werkzeugkosten von $15.000–$60.000 für Nachkorrekturen.

Auf Firmware-Ebene sind fehlende Unit-Tests und das Fehlen eines definierten OTA-Update-Pfads die häufigsten Ursachen für Verzögerungen kurz vor dem Serienanlauf. Code ohne Testabdeckung lässt sich nicht sicher refaktorieren – und Refaktorierungen sind in der DVT-Phase regelmäßig notwendig, wenn Stabilitätsprobleme unter Produktionsbedingungen auftreten.

Eine verbreitete Fehlannahme: Dass ein Prototyp, der im Feld bei Pilotkunden zuverlässig läuft, die Serienqualität belegt. Piloten laufen unter kontrollierten Bedingungen mit direktem Engineering-Support. Serienprodukte laufen ohne diesen Support bei Nutzern mit variablen Umgebungsbedingungen. Die Ausfallmuster sind strukturell verschieden.

Wann sollte man einen Entwicklungspartner für Wearables hinzuziehen?

Ein externer Entwicklungspartner ist dann sinnvoll, wenn interne Kapazitäten in Hardware-Design, Firmware-Entwicklung oder Zertifizierungsmanagement fehlen oder wenn parallele Entwicklungsstränge den Zeitplan erfordern, den ein einzelnes Team nicht halten kann. Der optimale Einstiegspunkt ist die Konzeptphase – nicht nach dem ersten Prototyp.

Ein Partner, der in der Konzeptphase eingebunden wird, kann Bauteilauswahl, PCB-Architektur und regulatorischen Scope von Anfang an auf Serienanforderungen ausrichten. Ein Partner, der erst nach einem abgeschlossenen Prototyp-Design eingebunden wird, muss Entscheidungen revidieren, die bereits Kosten erzeugt haben.

Situationen, in denen externer Support den kritischen Pfad verkürzt:

  • Das interne Team verfügt über Firmware-Kompetenz, aber kein RF- oder PCB-Design-Know-how für HF-Anwendungen.
  • Das Produkt soll in mehreren Märkten gleichzeitig zertifiziert werden – CE, FCC und UKCA parallel erfordern koordiniertes Testmanagement.
  • Der Zeitplan erfordert simultane Hardware- und Firmware-Entwicklung, die intern nicht parallelisierbar ist.
  • Ein bestehender Prototyp soll innerhalb von 6–9 Monaten zur Serienreife gebracht werden.

Der Kostenfaktor, den Teams unterschätzen: Ein externer Partner mit Zertifizierungserfahrung reduziert die Wahrscheinlichkeit eines zweiten EMV-Testdurchlaufs. Bei Laborkosten von $10.000–$25.000 pro Durchlauf und 6–8 Wochen Zeitverlust amortisiert sich diese Investition bei einem einzigen vermiedenen Nachtest.

Mehr darüber, wie ein solcher Entwicklungsprozess aussehen kann, erfahren Sie auf der Seite über Oxeltech und unsere Arbeitsweise.

Wie wir bei Oxeltech den Weg vom Prototyp zur Serie begleiten

Oxeltech begleitet Unternehmen durch den gesamten Entwicklungsprozess von Wearables und Embedded-Systemen – von der Systemspezifikation bis zur zertifizierten Serienproduktion. Das Team hat über 20 Hardwareprodukte durch diesen Prozess geführt, für Kunden aus IoT, Medizintechnik, Consumer Electronics und industrieller Automatisierung.

Leistungsbereiche mit direktem Einfluss auf Projektlaufzeit und Zertifizierungsrisiko:

  • Hardware-Design und PCB-Layout mit integriertem DFM- und EMV-Review ab der ersten Revision
  • Firmware- und Embedded-Software-Entwicklung auf ARM Cortex, STM32, FreeRTOS und Zephyr – mit definierter Teststrategie und OTA-Architektur
  • Integration drahtloser Technologien (BLE, Wi-Fi, LoRa, NB-IoT) einschließlich Antennendesign und RF-Validierung
  • Energieoptimierung mit messbaren Zielwerten für Mittelstrom und Akkulaufzeit unter definierten Betriebsprofilen
  • Zertifizierungsmanagement für CE, FCC und weitere Märkte – mit Vorabtests im DVT-Stadium zur Risikominimierung
  • Serienanlaufbegleitung einschließlich Fertigungstest-Entwicklung und Erstmusterprüfung

Wenn Sie ein Wearable-Projekt planen oder einen bestehenden Prototyp zur Serienreife bringen möchten, sprechen Sie uns an. Nehmen Sie jetzt Kontakt auf und lassen Sie uns gemeinsam Ihr Projekt voranbringen.
