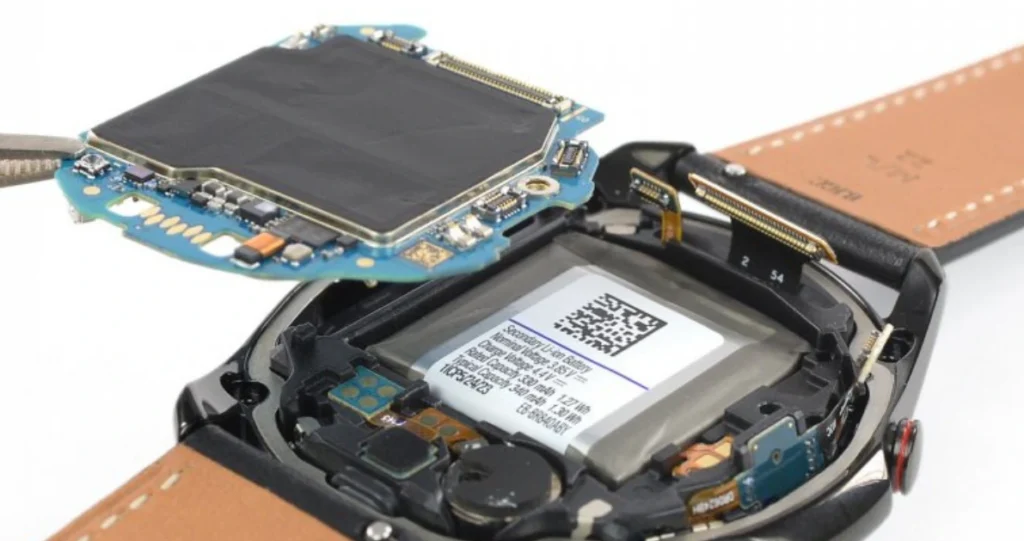

Bildquelle: iFixit

Gehäusedesign scheitert in der Wearable-Entwicklung regelmäßig an denselben Stellen: Antennenplatzierung kollidiert mit Metallkomponenten, IP68-Anforderungen werden erst beim Prototypentest erkannt, und der Bauraum für den Akku wurde zugunsten der Ästhetik geopfert. Diese Fehler entstehen nicht in der Fertigung – sie entstehen, wenn Mechanik und Elektronik zu spät zusammengeführt werden. Das Wearable Hardware Design erfordert, dass Gehäuseentscheidungen ab dem ersten Systemkonzept parallel zur Elektronikentwicklung getroffen werden. Zwei Pfade sind möglich: frühe mechanisch-elektronische Co-Design-Integration oder sequentielle Entwicklung mit definierten Übergabepunkten. Beide haben konkrete Kosten- und Zeitimplikationen.

Dieser Artikel behandelt die kritischen Entscheidungspunkte im Gehäusedesign für Wearables: Materialwahl unter realen Fertigungs- und Zertifizierungsconstraints, Schutzklassenanforderungen und deren Einfluss auf die Konstruktion, sowie den richtigen Zeitpunkt für den Einstieg in den Designprozess.

Was ist Gehäusedesign und warum ist es bei Wearables so kritisch?

Das Gehäuse eines Wearables erfüllt gleichzeitig vier konkurrierende Funktionen: mechanischer Schutz der Elektronik, Tragekomfort am Körper, Einhaltung regulatorischer Anforderungen und geometrische Randbedingung für PCB-Layout und Komponentenauswahl. Kein anderer Gerätetyp stellt diese vier Anforderungen gleichzeitig unter so engen Platzverhältnissen.

Der entscheidende Unterschied zu stationären Geräten: Das Gehäuse beeinflusst direkt, ob das Gerät eine Zertifizierung erhält, wie lange der Akku hält und ob die Antenne die spezifizierte Reichweite erreicht. Ein Gehäuse, das diese Wechselwirkungen ignoriert, erzwingt PCB-Redesigns – typischerweise 6–10 Wochen Verzögerung und €15.000–40.000 Mehrkosten pro Iteration, abhängig von Komplexität und Fertigungsvolumen.

Wie beeinflusst das Gehäusedesign die Elektronik und das PCB-Layout?

Das Gehäuse definiert den verfügbaren Bauraum und damit direkt die PCB-Abmessungen, Komponentenhöhen und die zulässige Anordnung von Sensoren, Ladeanschlüssen und Bedienelementen. Jede Gehäusegeometrie setzt harte mechanische Grenzen für das PCB-Layout.

Kritischster Punkt ist die Antennenplatzierung. BLE-Antennen benötigen typischerweise einen Freihaltebereich von 3–5 mm zu metallischen Strukturen. Bei Metallgehäusen ohne dedizierte Kunststoff-Antennenfenster sind Reichweitenverluste von 30–60 % messbar. NB-IoT- und LoRa-Antennen reagieren empfindlicher auf Abschirmung als BLE, da ihre Wellenlänge größere Freihalteflächen erfordert. Wer das Gehäusematerial wählt, ohne die Antennenstrategie festgelegt zu haben, riskiert einen kompletten Antennen-Redesign-Zyklus nach dem ersten HF-Test.

Thermisch gilt: Bauteile mit einer Verlustleistung über 200 mW – typisch bei Ladereglern oder Prozessoren unter Last – müssen im geschlossenen Gehäuse eine definierte Wärmeabfuhr haben. Ohne thermische Analyse vor der Gehäusekonstruktion können Hotspots entstehen, die die Zuverlässigkeit der Elektronik reduzieren und bei Hautkontakt die zulässigen Oberflächentemperaturen nach IEC 62368-1 überschreiten.

Mechanische Toleranzen und Fertigungsgenauigkeit

Beim PCB-Design für Wearables müssen mechanische Toleranzen bereits in der Konstruktionsphase quantifiziert werden. Spritzgussteile weisen typischerweise Toleranzen von ±0,1–0,3 mm auf, 3D-gedruckte Prototypen liegen bei ±0,2–0,5 mm je nach Verfahren. Steckverbinder mit einem Lagerspiel unter 0,2 mm werden bei diesen Toleranzketten funktionsunfähig. Tasten klemmen, wenn die Gehäusehälften unter Temperaturausdehnung arbeiten und der konstruktive Spielraum nicht eingerechnet wurde. Eine fehlende Toleranzkette zwischen Mechanik- und Elektronikentwicklung ist eine der häufigsten Ursachen für Nacharbeiten in der Vorserienphase.

Welche Materialien eignen sich für das Gehäuse eines Wearables?

Die relevanten Materialklassen für Wearable-Gehäuse sind: technische Thermoplaste (ABS, PC, PC/ABS), thermoplastische Elastomere (TPU, TPE), biokompatible Polymere nach ISO 10993, Aluminium und faserverstärkte Verbundwerkstoffe. Die Wahl entscheidet über Fertigungskosten, Zertifizierungsaufwand, Antennenperformance und Tragekomfort – und diese Faktoren schließen sich teilweise gegenseitig aus.

ABS und PC/ABS sind bei Konsumerwearables am weitesten verbreitet: Spritzgusskosten ab €8.000–15.000 für ein einfaches Werkzeug, Materialkosten unter €2/kg, HF-transparent. TPU eignet sich für Gehäuseteile mit direktem Hautkontakt – Shore-Härte A60–A80 ist für Armbänder etabliert – bietet aber weniger Maßhaltigkeit als Hartkunststoffe, was die Toleranzkette belastet.

Biokompatible Materialien nach ISO 10993 sind für Medizinprodukte und Langzeit-Hautkontakt (über 24 Stunden) erforderlich. Standard-ABS erfüllt diese Anforderung nicht. Der Wechsel auf zertifizierte Materialien erhöht die Materialkosten um den Faktor 2–4 und verlängert die Qualifizierungsphase um 4–8 Wochen.

Aluminiumgehäuse erfordern Antennenfenster aus Kunststoff – ein konstruktiver Mehraufwand, der die Gehäusekosten um 20–40 % erhöht und zusätzliche Dichtigkeitsprobleme an den Material-Übergängen erzeugt. Für industrielle Wearables mit hoher mechanischer Belastung kann dieser Aufwand gerechtfertigt sein; für Konsumergeräte unter €150 Endkundenpreis ist er selten wirtschaftlich.

3D-Druck (FDM, SLA, MJF) eignet sich für Iterationen in der Prototypenphase, nicht für Serienteile. FDM-Teile sind nicht inhärent dicht und erfordern Nachbehandlung für IP-Tests. Wer 3D-gedruckte Prototypen für IP54-Tests einsetzt, ohne die Porosität zu behandeln, erhält keine aussagekräftigen Ergebnisse für das spätere Spritzgussbauteil.

Welche Schutzklassen und Zertifizierungen braucht ein Wearable-Gehäuse?

Die IP-Schutzklasse nach IEC 60529 ist für die meisten Wearables die minimale Anforderung. IP54 reicht für Spritzwasserschutz bei Fitness-Trackern ohne Schwimmnutzung. IP67 schützt gegen temporäres Untertauchen bis 1 m für 30 Minuten. IP68 erfordert eine herstellerdefinierte Tiefe und Dauer – ohne diese Angabe ist die Kennzeichnung regulatorisch unvollständig.

Der häufigste Fehler: IP-Schutzklassen werden als Gehäuseeigenschaft behandelt, nicht als Systemeigenschaft. Dichtungen, Vergussmassen, Kabeleinführungen und die Verbindungsstellen zwischen Gehäusehälften müssen gemeinsam die Anforderung erfüllen. Eine einzelne schlecht ausgelegte Dichtungsnut reicht aus, um IP68 zu verfehlen. Testkosten für IP-Zertifizierung liegen bei €2.000–5.000 pro Testzyklus; ein Redesign nach gescheitertem Test kostet typischerweise das Drei- bis Fünffache.

CE-Kennzeichnung für den europäischen Markt umfasst EMV-Anforderungen nach EN 55032/55035. Das Gehäuse wirkt als passives HF-Element: Metallteile können unerwünschte Emissionen verstärken, wenn sie nicht als Teil des EMV-Konzepts behandelt werden. Wer das Gehäuse erst nach dem EMV-Vortest in das Konzept einbezieht, riskiert Nacharbeiten, die 8–14 Wochen CE-Zertifizierungszeit verlängern können.

Für Medizinprodukte gilt zusätzlich die MDR (EU 2017/745). Gehäusematerialien müssen biokompatibel sein, Sterilisierbarkeit muss konstruktiv berücksichtigt werden, und die technische Dokumentation muss die Gehäuseauslegung vollständig abdecken. MDR-Konformität verlängert die Markteinführungszeit um 12–24 Monate gegenüber einem CE-only-Wearable.

Wie wirkt sich das Gehäusedesign auf Akkulaufzeit und Energieeffizienz aus?

Das Gehäuse setzt die physikalische Obergrenze für die Akkukapazität. Bei einem typischen Smartwatch-Formfaktor (40–44 mm Durchmesser, 10–12 mm Bauhöhe) sind Li-Po-Kapazitäten von 200–400 mAh realistisch. Jede Millimeter Gehäusereduktion in der Höhe kostet 15–30 mAh Kapazität, abhängig von der Akkugeometrie.

Thermische Gehäuseauslegung beeinflusst die nutzbare Kapazität direkt. Li-Po-Akkus verlieren bei dauerhafter Betriebstemperatur über 40 °C messbar an Kapazität und Lebensdauer – bei 45 °C Gehäuseinnentemperatur sind Kapazitätsverluste von 10–15 % pro 100 Ladezyklen dokumentiert. Ein Gehäuse ohne thermische Analyse, das Wärme von Laderegler oder Prozessor auf den Akku überträgt, reduziert die Produktlebensdauer, ohne dass dies in der Elektronikentwicklung sichtbar wird.

Sensorpositionierung im Gehäuse beeinflusst den Energieverbrauch indirekt: Ein PPG-Sensor, der durch schlechten Andruckkontakt am Handgelenk gestörte Signale liefert, erhöht die Messwiederholungsrate und damit den Durchschnittsverbrauch. Bei einem Gerät mit 300 mAh Kapazität und 5 mA Durchschnittsverbrauch sind 60 Stunden Laufzeit das Ziel; 10 % Mehrverbrauch durch schlechte Sensorpositionierung reduzieren das auf 54 Stunden – eine Abweichung, die im Markt sichtbar ist.

Wann sollte das Gehäusedesign im Entwicklungsprozess beginnen?

Gehäusedesign muss mit der ersten Systemspezifikation beginnen, nicht nach Abschluss der Elektronikentwicklung. Die Entscheidung für einen Formfaktor, eine Schutzklasse und ein Fertigungsverfahren legt fest, welche Komponenten überhaupt einsetzbar sind, welche PCB-Abmessungen möglich sind und welche Toleranzketten eingehalten werden müssen.

Sequentielle Entwicklung – erst Elektronik, dann Gehäuse – führt in der Praxis zu zwei bis drei zusätzlichen PCB-Revisionen, weil Bauraum, Antennenposition oder Ladeanschlüsse nachträglich angepasst werden müssen. Jede PCB-Revision kostet bei mittlerer Komplexität €5.000–12.000 und 4–8 Wochen. Co-Design erfordert mehr Koordinationsaufwand in der frühen Phase, vermeidet aber diese Iterationen.

Für den Wearable-Prototyp gilt ein dreistufiger Ansatz: Stufe 1 – 3D-gedruckte Gehäuse für mechanische Passprüfung und erste Funktionstests (keine IP-Aussagekraft). Stufe 2 – Kleinserie aus Zielmaterial über Vakuumguss oder Soft-Tooling (€3.000–8.000, 3–5 Wochen) für realistische IP- und Tragekomfort-Tests. Stufe 3 – seriennahes Spritzgusswerkzeug für Vorserienmuster und Zertifizierungstests. Wer Stufe 2 überspringt und direkt in ein Serienwerkzeug investiert, trägt das volle Risiko eines Werkzeugumbaus bei €8.000–25.000.

Wie Oxeltech bei der Wearable-Entwicklung unterstützt

Oxeltech entwickelt Wearable-Projekte von der Systemspezifikation bis zur Serienreife mit integrierter Mechanik-, Elektronik- und Firmware-Entwicklung. Der Ansatz basiert auf parallelem Co-Design: Gehäuseentscheidungen und PCB-Layout werden von Beginn an gemeinsam getroffen, um Iterationen in der Vorserienphase zu minimieren.

Was wir konkret anbieten:

• Ganzheitliche Elektronikentwicklung für Wearables, inklusive PCB-Design mit Blick auf den verfügbaren Bauraum und die Gehäuseanforderungen
• Firmware- und Embedded-Software-Entwicklung für energieeffiziente Wearable-Systeme auf Basis von ARM Cortex, STM32 und Echtzeitbetriebssystemen wie Zephyr und FreeRTOS
• Integration drahtloser Kommunikationstechnologien wie BLE, Wi-Fi, NB-IoT und LoRa unter Berücksichtigung der Gehäusematerialien und HF-Freihalteflächen
• Unterstützung bei Zertifizierungsprozessen inklusive EMV-gerechtem Gehäusedesign, CE-Kennzeichnung, FCC und branchenspezifischen Anforderungen wie MDR
• Begleitung von der ersten Systemspezifikation über mehrstufige Prototypenphasen bis zur Serienproduktion mit definierten Übergabepunkten

Wenn Sie ein Wearable-Projekt planen und einen erfahrenen Entwicklungspartner suchen, der termingerecht liefert und transparent kommuniziert, nehmen Sie jetzt Kontakt mit uns auf und schildern Sie uns Ihr Vorhaben.
