Wearable-Sensoren zur Blutsauerstoffmessung sind längst kein reines Consumer-Feature mehr. Medizinproduktehersteller, industrielle Sicherheitssysteme und klinische Monitoring-Plattformen setzen auf SpO2-Integration in tragbaren Geräten. Die entscheidende Frage für Produktteams ist nicht, ob ein Sensor misst, sondern unter welchen Bedingungen die Messung valide ist, welche Hardware-Entscheidungen die Genauigkeit bestimmen und welche regulatorischen Anforderungen das Produkt in bestimmte Zertifizierungskorridore zwingen. Dieser Artikel beantwortet die zentralen Fragen für Teams, die ein SpO2-fähiges Wearable entwickeln oder evaluieren.

Was ist SpO2 und warum wird er gemessen?

SpO2 bezeichnet die periphere Sauerstoffsättigung des Blutes, ausgedrückt als prozentualer Anteil des oxygenierten Hämoglobins am Gesamthämoglobin. Klinisch relevante Werte liegen zwischen 95 und 100 Prozent. Werte unter 90 Prozent gelten als Hypoxämie und erfordern medizinische Intervention. SpO2 ist ein direkter Indikator für die Atemfunktion, Kreislaufeffizienz und den Gesamtstatus des Sauerstofftransports.

Im Kontext des Gesundheitsmonitorings ist SpO2 besonders relevant, weil Hypoxie oft asymptomatisch beginnt. Schlafapnoe-Screening, Höhentauglichkeitstests, postoperatives Patientenmonitoring und die kontinuierliche Überwachung chronisch kranker Patienten setzen alle auf SpO2 als Frühwarnindikator. Im industriellen Umfeld überwachen Wearables für Bergbau- oder Feuerwehranwendungen SpO2 als Sicherheitsparameter unter Sauerstoffmangelbedingungen. Ein Team, das SpO2 nur als Wellness-Feature betrachtet, unterschätzt systematisch die regulatorische Last, die mit einer medizinischen Verwendungsabsicht verbunden ist.

Wie misst ein Wearable-Sensor den Blutsauerstoff?

Wearable-SpO2-Sensoren arbeiten auf Basis der Photoplethysmografie (PPG). Rotes Licht (typisch 660 nm) und infrarotes Licht (typisch 940 nm) werden durch Hautgewebe geleitet. Oxygeniertes und desoxygeniertes Hämoglobin absorbieren diese Wellenlängen unterschiedlich stark. Aus dem Verhältnis der transmittierten oder reflektierten Intensitäten berechnet der Sensor die Sauerstoffsättigung.

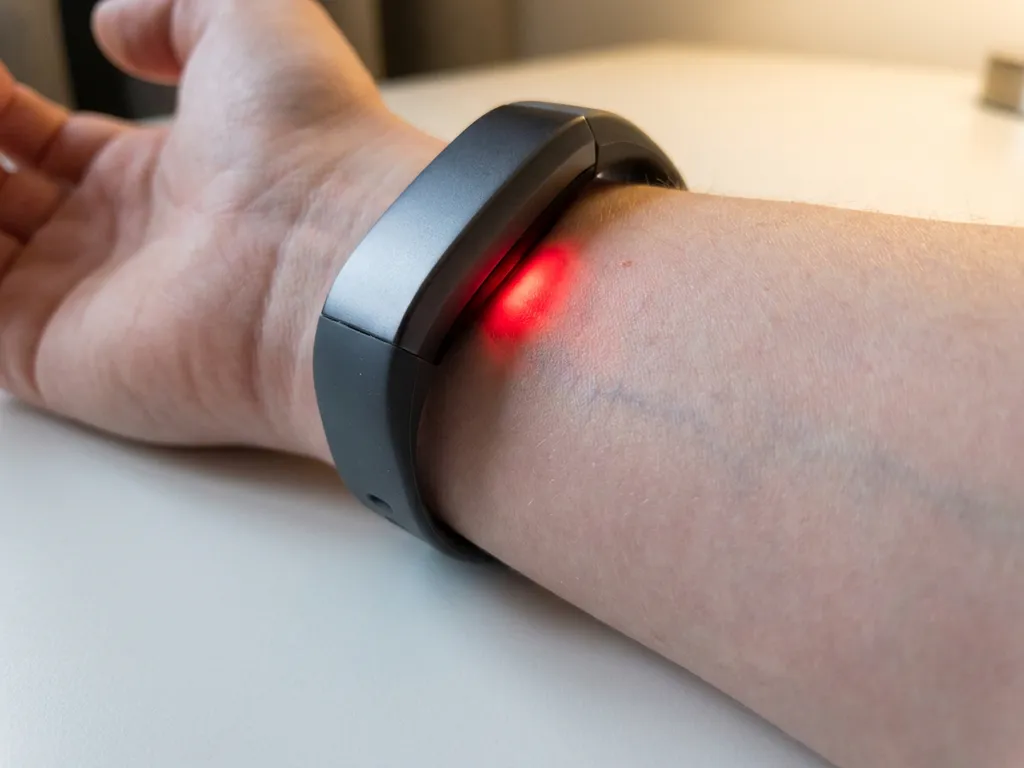

Reflektive PPG, wie sie in Armbandwearables eingesetzt wird, misst das von Kapillaren zurückgestreute Licht. Transmissive PPG, wie im Fingerpulsoximeter, leitet Licht direkt durch das Gewebe. Reflektive Systeme sind für Wearables praktischer, erzeugen jedoch ein schwächeres Signal und sind anfälliger für Bewegungsartefakte und Umgebungslicht. Die Signalverarbeitung erfordert einen analogen Frontend-IC (AFE) mit ausreichender Dynamik sowie Algorithmen zur Artefaktunterdrückung, die entweder auf dem Mikrocontroller implementiert oder als lizenzierte Bibliothek eingebunden werden.

Ein häufiger Fehler in frühen Prototypen: Teams optimieren die optische Konfiguration im Labor unter statischen Bedingungen. In der Praxis variiert die Signalqualität mit Hautton, Perfusion und Bewegung erheblich. Wer die Algorithmusvalidierung zu spät in den Entwicklungsprozess schiebt, riskiert aufwendige Hardware-Revisionen nach dem ersten Feldtest.

Wie genau sind Wearable-Sensoren im Vergleich zu medizinischen Geräten?

Klinische Fingerpulsoximeter erreichen typischerweise eine Genauigkeit von plus/minus 2 Prozent SpO2 im Bereich von 70 bis 100 Prozent. Consumer-Wearables liegen im besten Fall in einem ähnlichen Bereich, unter realen Bedingungen jedoch oft bei plus/minus 3 bis 4 Prozent. Diese Abweichung ist für Wellness-Anwendungen tolerierbar, für klinische Entscheidungen jedoch nicht.

Die Genauigkeitslücke entsteht durch mehrere Faktoren: geringere Lichtintensität, kürzere Messdauer, schlechterer Gewebekontakt am Handgelenk im Vergleich zum Finger und weniger robuste Algorithmen. Zudem sind Consumer-Wearables in der Regel nicht gegen Hypoxämie-Szenarien kalibriert. Klinische Geräte werden mit Probanden unter kontrollierten Hypoxiebedingungen validiert, was regulatorisch vorgeschrieben ist.

Für Teams, die ein Gerät für das Patientenmonitoring entwickeln: Eine Genauigkeit von plus/minus 4 Prozent ist in einem klinischen Kontext nicht zulassungsfähig. Wer medizinische Claims anstrebt, muss die Genauigkeit gemäß ISO 80601-2-61 validieren, was klinische Studien mit Probanden erfordert und typischerweise sechs bis zwölf Monate zusätzliche Entwicklungszeit bedeutet.

Was beeinflusst die Messgenauigkeit eines SpO2-Sensors?

Die Messgenauigkeit eines SpO2-Sensors wird von vier Hauptfaktoren bestimmt: Bewegungsartefakte, Hautton und Perfusion, optische Kopplung sowie Umgebungslicht. Jeder dieser Faktoren kann die Messung systematisch verfälschen, nicht nur verrauschen.

• Bewegungsartefakte: Handgelenksbewegungen erzeugen Signalkomponenten, die im Frequenzbereich des PPG-Signals liegen. Ohne IMU-gestützte Artefaktunterdrückung sind SpO2-Werte während körperlicher Aktivität unzuverlässig. Accelerometer-Daten müssen in Echtzeit mit dem PPG-Signal fusioniert werden, was Rechenleistung und Algorithmus-Lizenzkosten erhöht.
• Hautton: Melanin absorbiert rotes und infrarotes Licht und reduziert das Signal-Rausch-Verhältnis. Sensoren, die nicht für unterschiedliche Hauttöne kalibriert sind, zeigen systematische Fehler bei dunklerer Haut. Dies ist ein bekanntes Validierungsproblem, das regulatorisch zunehmend adressiert wird.
• Perfusion: Kalte Extremitäten, Vasokonstriktion oder niedriger Blutdruck reduzieren den Pulsanteil im PPG-Signal. Der Perfusionsindex (PI) sollte als Qualitätsindikator in der Firmware implementiert werden. Messungen unter einem PI-Schwellenwert sollten verworfen oder als unzuverlässig gekennzeichnet werden.
• Umgebungslicht: Sonnenlicht und Kunstlicht im Infrarotbereich können das Messsignal überlagern. Ohne ausreichende optische Abschirmung im PCB-Design entstehen systematische Fehler, die in der Laborumgebung nicht sichtbar sind.

Teams unterschätzen regelmäßig den Einfluss des mechanischen Designs auf die Messqualität. Ein schlecht sitzender Sensor mit variablem Anpressdruck erzeugt mehr Messabweichung als ein suboptimaler Algorithmus.

Welche Hardware-Komponenten braucht ein SpO2-Wearable?

Ein SpO2-fähiges Wearable benötigt mindestens: einen optischen AFE-IC, Dual-Wellenlängen-LEDs (rot und infrarot), eine Photodiode, einen Mikrocontroller mit ausreichender Rechenleistung für die Signalverarbeitung sowie eine IMU für die Artefaktunterdrückung.

Gängige AFE-ICs für SpO2-Anwendungen sind der MAX30102 von Analog Devices (integrierte LEDs und Photodiode, ca. 1,50 bis 2,50 USD bei 10.000 Einheiten) und der AFE4404 von Texas Instruments (höhere Flexibilität, ca. 3,00 bis 5,00 USD). Der MAX30102 ist für schnelle Prototypen geeignet; der AFE4404 bietet mehr Konfigurierbarkeit für medizinische Anwendungen, erfordert aber mehr Designaufwand.

Auf der Mikrocontroller-Seite reicht ein ARM Cortex-M4 mit FPU für die meisten SpO2-Algorithmen. Cortex-M0-Klassen sind grenzwertig, wenn gleichzeitig BLE-Stack, IMU-Fusion und SpO2-Berechnung laufen. Der Energieverbrauch des AFE dominiert häufig die Energiebilanz: Der MAX30102 zieht im Messbetrieb typisch 600 bis 1200 Mikroampere, was bei kontinuierlichem Betrieb und einer 100-mAh-Batterie eine Laufzeit von unter zehn Stunden ergibt. Duty-Cycling auf ein Intervall von zehn bis dreißig Sekunden reduziert den Durchschnittsverbrauch auf unter 50 Mikroampere, macht aber eine kontinuierliche Überwachung unmöglich.

Wer sich für die Entwicklung eines solchen Systems interessiert, kann Kontakt zu unserem Team aufnehmen, um Anforderungen und Machbarkeit frühzeitig zu klären.

Welche Zertifizierungen braucht ein Wearable mit SpO2-Funktion?

Die erforderlichen Zertifizierungen hängen direkt von der Verwendungsabsicht ab. Ein Wearable, das SpO2 als Wellness-Feature bewirbt, ohne medizinische Claims zu machen, fällt in Europa unter die allgemeine Produktsicherheitsverordnung und benötigt eine CE-Kennzeichnung nach RED und RoHS. Ein Gerät, das zur Diagnose, Überwachung oder Behandlung eingesetzt wird, gilt als Medizinprodukt und unterliegt der EU-MDR 2017/745.

• Wellness-Wearable ohne medizinische Claims: CE nach RED (Funkanlagen), RoHS, ggf. EN 62368-1 für elektrische Sicherheit. Zeitrahmen: acht bis vierzehn Wochen für die Konformitätsbewertung, je nach Komplexität.
• Medizinprodukt Klasse IIa (typisch für SpO2-Monitoring): EU-MDR-Konformität, ISO 80601-2-61 für SpO2-Genauigkeit, IEC 60601-1 für elektrische Sicherheit, klinische Bewertung nach Anhang XIV MDR. Zeitrahmen: zwölf bis achtzehn Monate, Kosten für die gesamte technische Dokumentation und klinische Studie typisch 80.000 bis 250.000 Euro.
• US-Markt: FDA 510(k) oder De-Novo-Verfahren für medizinische SpO2-Geräte. Zusätzlich FCC-Zertifizierung für Funkanteile.

Der häufigste regulatorische Fehler: Teams formulieren Marketingaussagen wie „klinisch genau“ oder „medizinisches Monitoring“, ohne eine MDR-konforme Klassifizierung durchgeführt zu haben. Das zieht automatisch die Anforderungen eines Medizinprodukts nach sich, auch wenn das Gerät technisch als Consumer-Produkt entwickelt wurde. Diese Fehlklassifizierung wird von Behörden aktiv geprüft und kann zur Marktrücknahme führen.

Wir begleiten bei Oxeltech Hardware-Projekte von der ersten Spezifikation bis zur Zertifizierung und Serienproduktion. Wer frühzeitig die Verwendungsabsicht klärt und die Zertifizierungsstrategie in das Hardware-Design integriert, vermeidet kostspielige Redesigns in späten Entwicklungsphasen. Mehr über unsere Arbeitsweise erfahren Sie auf der Über-uns-Seite von Oxeltech.
