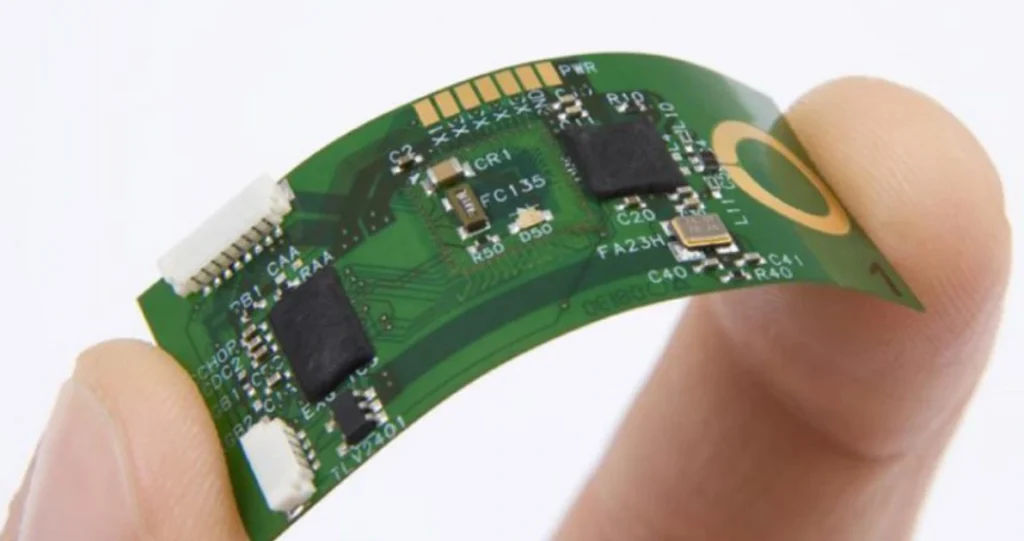

Bildquelle: SPEA

In der Wearable-Entwicklung erzwingt der Formfaktor früh eine Entscheidung mit weitreichenden Konsequenzen: starre PCB, flexible PCB oder Rigid-Flex. Diese Wahl bestimmt Fertigungskosten, Zertifizierungsrisiko und mechanische Lebensdauer – nicht das Gehäusedesign allein. Bei einem Armband-Wearable mit 40 mm Breite, 200 mAh Akku und IP67-Anforderung schließt die Geometrie eine klassische FR4-Leiterplatte in vielen Fällen bereits in der Konzeptphase aus. Bei einem industriellen Handscanner mit festem ABS-Gehäuse und BGA-Prozessor ist Flex-Technologie dagegen weder notwendig noch kosteneffizient. Die Elektronikentwicklung für Wearables erfordert eine strukturierte Entscheidung auf Basis konkreter Produktanforderungen – nicht auf Basis von Technologiepräferenzen.

Dieser Artikel analysiert die relevanten Unterschiede zwischen starren und flexiblen Leiterplatten, benennt typische Fehler und liefert die Entscheidungsgrundlage für PCB-Typ-Auswahl unter realen Projektbedingungen.

Starre vs. flexible PCBs: Materialbasis und strukturelle Konsequenzen

Starre PCBs basieren auf FR4-Glasfaser-Epoxid mit einer typischen Substratdicke von 0,8–1,6 mm. Flexible PCBs verwenden Polyimidfolien (z. B. Kapton) mit 25–75 µm Dicke. Der Unterschied im Basismaterial bestimmt nicht nur die mechanische Biegbarkeit, sondern auch Fertigungstoleranz, Lötprozess und Reparierbarkeit.

FR4 erlaubt engere Leiterbahnabstände bei geringeren Prozesskosten. Polyimid erfordert spezielle Klebstoffe, Deckfolien und abweichende Laserparameter beim Vias-Bohren – das erhöht den Fertigungsaufwand und schränkt die Lieferantenbasis ein. Bei Stückzahlen unter 5.000 Einheiten pro Jahr ist die Auswahl qualifizierter Flex-PCB-Hersteller in Europa auf wenige Anbieter begrenzt, was Lieferkettenrisiken erzeugt.

Bekannter Fehler: Teams, die erstmals Flex-PCBs einsetzen, übertragen FR4-Designregeln auf Polyimid-Layouts. Kupferbahnen in Biegezonen, die für FR4 dimensioniert wurden, brechen bei zyklischer Biegung innerhalb weniger tausend Zyklen. Die Folge ist ein Feldausfall, der nicht durch elektrische Tests in der Fertigung erkannt wird.

Kostenstruktur: Wo Flex spart und wo es teurer wird

Eine einfache zweilagige starre PCB kostet bei 10.000 Einheiten typischerweise 0,80–1,40 USD pro Stück. Eine vergleichbare zweilagige Flex-PCB liegt bei 3,50–7,00 USD, abhängig von Lagenanzahl, Stiffener-Anforderungen und Hersteller. Rigid-Flex-Designs beginnen ab etwa 12–18 USD pro Stück bei gleicher Stückzahl.

Flex-PCBs können Systemkosten senken, wenn sie Steckverbinder und Flachbandkabel ersetzen. Ein ZIF-Steckverbinder mit Gegenstück kostet 0,30–0,80 USD; bei drei Verbindungen im Gerät summiert sich das auf 0,90–2,40 USD – ohne Bestückungsaufwand. Wenn eine Flex-PCB zwei solcher Verbindungen ersetzt, reduziert sich der Kostenunterschied erheblich. Diese Rechnung gilt jedoch nur, wenn die Flex-PCB keine zusätzlichen Stiffener, Abschirmlagen oder Sonderfreigaben erfordert.

Unterschätztes Risiko: Flex-PCB-Designs verlängern die NPI-Phase um 4–8 Wochen, weil Biegezonen mechanisch validiert werden müssen. Bei engen Markteinführungsterminen ist dieser Zeitverlust oft kritischer als die Kostendifferenz im Einkauf.

Wann flexible PCBs in Wearables notwendig sind – und wann nicht

Flex-PCBs sind dann notwendig, wenn die Gerätegeometrie eine starre Leiterplatte mechanisch ausschließt oder wenn dynamische Biegung im Betrieb unvermeidbar ist. Ein medizinisches Pflastersensorik-System, das sich der Thoraxkrümmung anpassen muss und dabei kontinuierlich EKG-Daten überträgt, ist ein Anwendungsfall, in dem Flex keine Designoption, sondern eine funktionale Voraussetzung ist.

Flex-PCBs sind dagegen nicht notwendig bei Smartwatches mit starrem Uhrengehäuse, bei denen die Elektronik in einer festen Kavität sitzt. Hier erzeugt Flex-Technologie Mehrkosten ohne funktionalen Gegenwert. Industrielle Wearables wie Handscanner oder Kopfmontage-Displays mit festen Polycarbonat-Gehäusen profitieren in der Regel von der höheren Bestückungsdichte und den niedrigeren Fertigungskosten starrer Leiterplatten.

Entscheidungskriterium: Wenn das PCB im Betrieb keine Biegung erfährt und die Gehäusegeometrie keine dreidimensionale Leiterbahnführung erfordert, rechtfertigt Flex-Technologie den Kosten- und Zeitaufwand nicht.

Rigid-Flex: Einsatzbedingungen und Kostenrechtfertigung

Rigid-Flex-PCBs kombinieren starre Bestückungszonen mit integrierten Flex-Verbindungsbereichen in einem einzigen Bauteil. Sie eliminieren Steckverbinder zwischen Teilplatinen, reduzieren das Bauteilgewicht und erhöhen die Zuverlässigkeit in Anwendungen mit Vibrations- oder Stoßbelastung.

Der Einsatz ist sinnvoll, wenn ein Gerät mehrere starre Schaltungsträger benötigt, die in einem dreidimensionalen Gehäuse positioniert werden müssen – etwa bei einem Hörgerät, einem implantierbaren Medizingerät oder einem kompakten Industrie-Wearable mit separaten Sensor- und Prozessorplatinen. In diesen Fällen spart Rigid-Flex gegenüber der Kombination aus zwei starren PCBs und einem Flachbandkabel typischerweise 15–25 % Bauteilgewicht und eliminiert eine Fehlerquelle mit dokumentiert erhöhter Ausfallrate im Feld.

Rigid-Flex ist nicht geeignet für frühe Prototypenphasen. Die Designiterationskosten sind hoch: Eine Änderung am Lagenaufbau oder an den Biegezonen erfordert eine vollständige Neufertigung. Prototypen sollten mit starren PCBs und externen Flex-Kabeln validiert werden, bevor Rigid-Flex in die Detailkonstruktion geht.

Kritische Designfehler bei Flex-PCBs für Wearables

Vias in Biegezonen sind der häufigste Einzelfehler bei Flex-PCB-Designs. Durchkontaktierungen konzentrieren mechanischen Stress und brechen bei zyklischer Biegung. Die Ausfallgrenze liegt je nach Biegeradius und Kupferdicke zwischen 500 und 5.000 Zyklen – weit unter der erwarteten Produktlebensdauer eines Wearables mit täglich mehrfach gebogenem Kabelbereich.

Weitere Fehler mit direkten Produktionskonsequenzen:

• Kupferbahnen in Biegezonen, die senkrecht zur Biegekante verlaufen: erhöht die Biegesteifigkeit lokal und erzeugt Risse ab ca. 10.000 Zyklen
• Biegeradius unter 10-fachem der Gesamtdicke der Flex-Lage: führt zu Delaminierung der Deckfolie
• SMD-Bauteile ohne Stiffener in Biegebereichen: Lötstellen brechen unter Scherbeanspruchung
• Fehlende Abstimmung mit dem Hersteller über Kupfergewicht und Lagenaufbau vor dem ersten Layout-Release: erzeugt Designschleifen mit 3–6 Wochen Verzögerung
• EMI-Maßnahmen aus FR4-Designs übernommen ohne Anpassung: Flex-Designs ohne Masselagen erfordern andere Schirmungskonzepte, besonders bei BLE und NFC

Ein mechanisches Biegezyklus-Test-Setup sollte Teil der Designvalidierung sein, bevor das Layout für die Serienfertigung freigegeben wird. Wer mehr über strukturierte Vorgehensweisen im Elektronikentwicklungsprozess erfahren möchte, findet dort einen praxisorientierten Überblick.
